產品介紹
1， 通過連接各類攝像機機芯或者編碼模塊，無需對機芯做出任何設置，可以自動識別顯示配置相機輸出圖像
2， 控制協議支持：SONY-VISCA ?？祬f(xié)議（網口透傳） CM系列Pelco-D Pelco -P協議私有協議等
3， 波特率：2400 4800 9600（默認）115200多種可選 ID 1(默認)

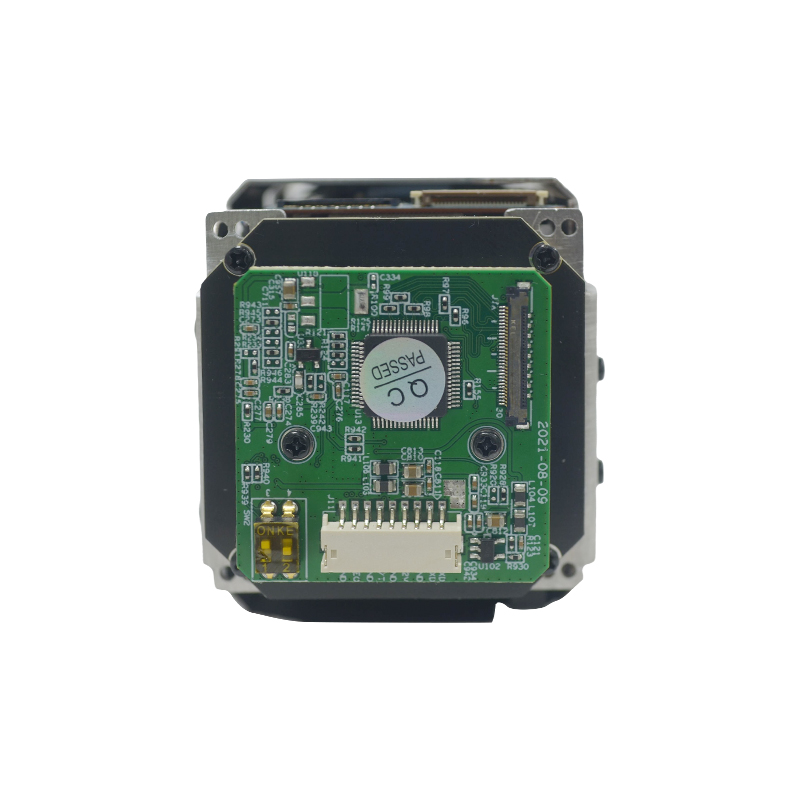

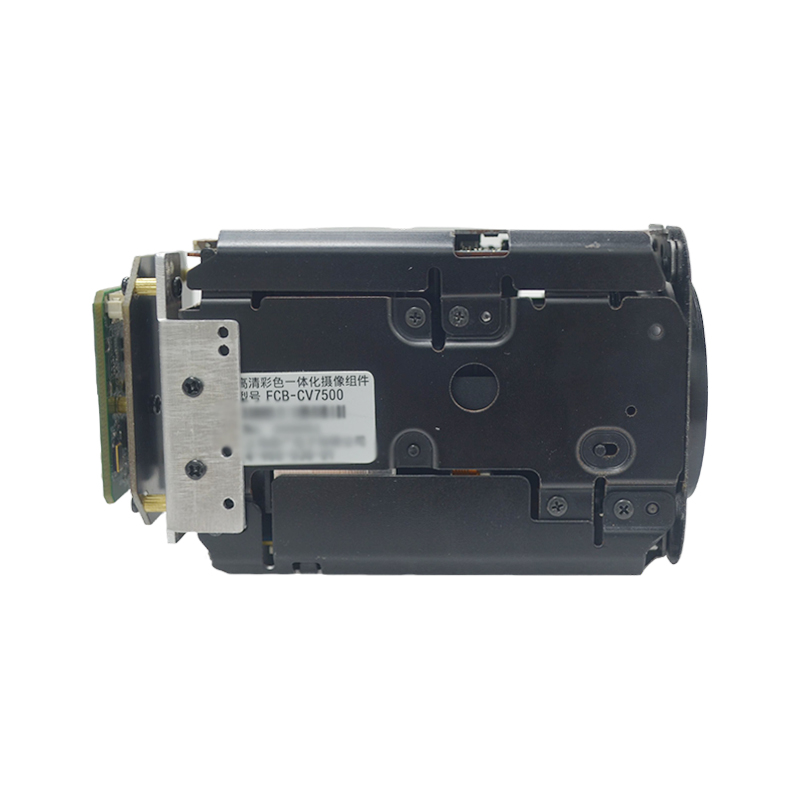

4， 相機支持接入SONY FCB、CM全系列機芯 海康威視及SONY VISCA協議的各種國產攝像機的接入
5， 尺寸大小：38MM*38MM
6， 定位孔:22.8MM孔徑2MM
產品參數
|

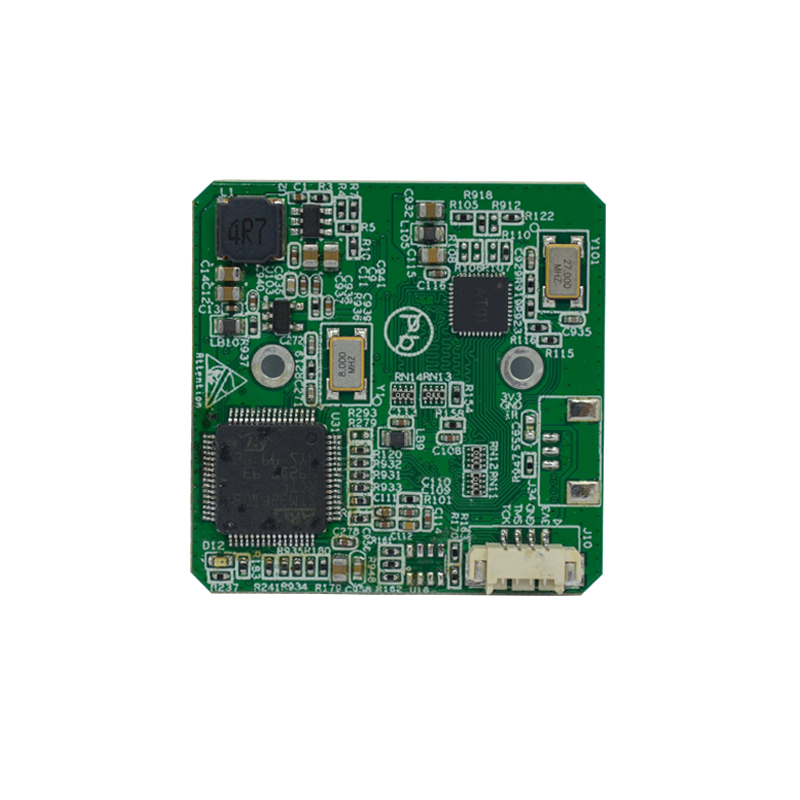

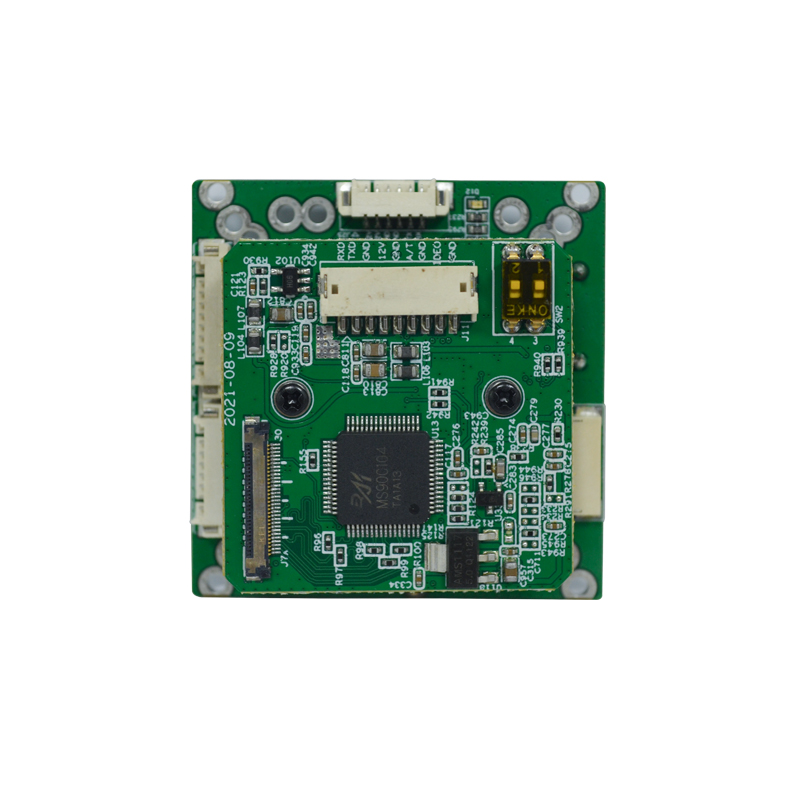

表1 接口功能介紹表 |
||
|
序號 |
接口名稱 |
說明 |
|
1 |
J7:相機接口 |
連接相機 |
|
2 |
J11：9P接口 |
從上往下依次為1-9號針腳，詳細定義見表2 |
|
3 |
SW2:撥碼開關 |
詳細定義見表3 |
|
表2 J33 9P標清接口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
GND |
電源地 |
|
2 |
VIDEO |
VIDEO信號輸出 |
|
3 |
GND |
電源地 |
|
4 |
A/T |
A/T信號轉換 |
|
5 |
GND |
電源地 |
|
6 |
12V |
電源輸入12V |
|
7 |
GND |
電源地 |
|
8 |
TXD |
攝像機串口發送 |
|
9 |
RXD |
攝像機串口接收 |
|
表3 SW2 通訊方式切換 |
||||
|
|
1 |
2 |
3 |
4 |
|
1080P 30 |
OFF |
OFF |
OFF |
OFF |
|
1080P 25 |
ON |
OFF |
OFF |
OFF |
|
720P 50 |
ON |
ON |
ON |
ON |
|
720P 60 |
OFF |
OFF |
ON |
OFF |
