鏡頭的景深是個重要概念，影響了視頻成像的效果和好壞，實際應用中，P-iris鏡頭,i-CS鏡頭都有通過控制景深來更好的呈現圖像成像效果的，這個算是景深這個概念在安防領域的一個應用案例。實際中，攝影等靜態拍照的應用中可能更關注景深，后面會說到。

定義

和攝影行業一樣，安防攝像機里使用的鏡頭也是凸透鏡。我們先來看幾個關于凸透鏡成像的概念：

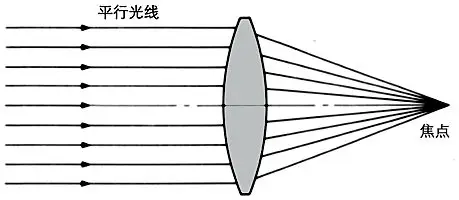

焦點

與光軸平行的光線射入凸透鏡時，理想的鏡頭應該是所有的光線聚集在一點后，再以錐狀的擴散開來，這個聚集所有光線的一點，就叫做焦點。

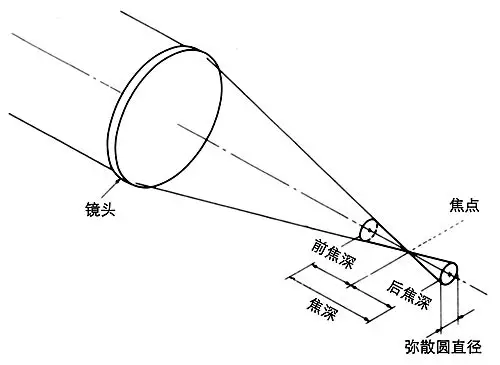

彌散圓

點光源經過鏡頭在焦平面成的像是一個點，保持鏡頭與底片距離不變，沿光軸方向前后移動點光源，像平面上成的像就會成為有一定直徑的圓形，只要這個圓形像的直徑足夠小，相片看去仍然夠清晰，點光源圓形像再大些，相片會顯得模糊，這個臨界點光源圓形像，就是彌散圓(circle of confusion)，又叫模糊圈。

在現實當中，觀賞拍攝的影象是以某種方式(比如投影、放大成照片等等)來觀察的，人的肉眼所感受到的影象與放大倍率、投影距離及觀看距離有很大的關系，如果彌散圓的直徑大于人眼的鑒別能力，在一定范圍內實際影象產生的模糊是不能辨認的。這個不能辨認的彌散圓就稱為容許彌散圓(permissible circle of confusion)。

在安防攝像機里，sensor相當于人眼，sensor尺寸大小類似于人眼的鑒別能力。這意味著彌散圓的尺寸如果小于單個sensor感光單元，那圖像能清晰成像。sensor感光單元越大，那能容許的彌散圓的直徑就越大。

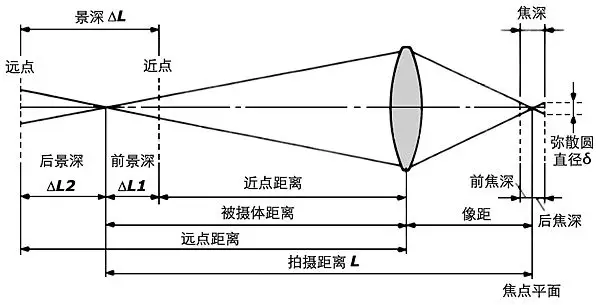

景深(depth of field)

在焦點前后各有一個容許彌散圓，這兩個彌散圓之間的距離就叫景深，即：在被攝主體(對焦點)前后，其影像仍然有一段清晰范圍的，這段清晰的范圍就是景深。換言之，被攝體的前后縱深，呈現在畫面的影象模糊程度，都在容許彌散圓的限定范圍內。

景深的計算

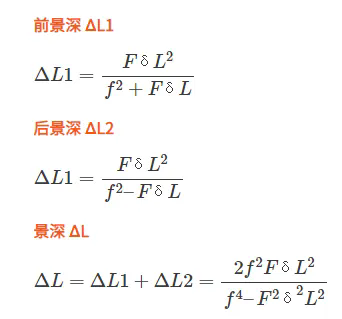

景深的計算公式

δ：容許彌散圓直徑

f：鏡頭焦距

F：鏡頭光圈

L：拍攝距離

其中，后景深 > 前景深。

從景深計算公式可以看出，景深與鏡頭的光圈、焦距、拍攝距離以及容許彌散圓的大小有關。上面分析了，彌散圓的大小是由sensor尺寸決定的，所以當一個確定方案（已知sensor尺寸）的攝像機，其景深大小主要受鏡頭的光圈，焦距以及拍攝距離這三個因素影響。

從景深的計算公式中，不難看出：

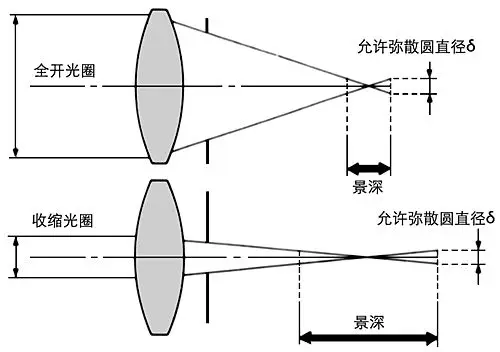

1.光圈越大，景深越?。还馊υ叫?，景深越大；

2.鏡頭焦距越長，景深越??；焦距越短，景深越大；

3.距離越遠，景深越大；距離越近，景深越小。

景深在線計算工具

在攝影行業，專業的攝像機或鏡頭上一般都標有景深的大小。同時網絡上有些在線的景深計算工具，可以比較方便的計算景深。

安防里的應用

以上分析的著眼點在專業攝影領域，一般都是靜態畫面。回到安防領域，視頻監控攝像頭用來實時監控，并不是拍攝靜態畫面的。在監控場景里，人車都是在實時移動的，聚焦點其實是在不斷變化的，這樣景深變化的范圍就更大了。從景深角度考慮，對于一個已知焦距的安防攝像機我們可以確定一個監控范圍，在這個范圍內圖像都是清晰的。

在任何焦距條件下，對于安防監控來說，景深越大越好，意味著在有限的監控區域，圖像肯定始終是清晰的。

另一方面需要注意不同焦距鏡頭的最優可視范圍，這個需要通過攝像機的分辨率，監控目的（探測，監測，識別等）來綜合考慮。一般的2.8mm鏡頭的最好可視距離是3-6米，如果我們把目標定在10米，什么都看不清，那也就失去監控的意義了。3.6mm鏡頭的可視范圍大約是6-10米，6mm鏡頭時10-15米，依次類推。

對于安防攝像機生產廠家來說，通過景深計算公式，在已知焦距的情況下，能計算出使用多遠距離的參考物，以便攝像機出廠時將鏡頭焦距調試到最好位置。

我們使用在線的景深計算工具，舉個例子。選用安防攝像機比較常用的方案配置，比如攝像機sensor靶面1/3’，鏡頭光圈f/1.4，鏡頭焦距3.6mm。假如我們的參照物距離是2米，通過計算我們得知此時：前景深是1.02 m，后景深是47.09 m，顯然這個2米距離合適。至少2.1米以上才能使景深達到無窮遠。所以我們調試3.6mm鏡頭時，測試參考目標至少要在2.1米以上。

通過同樣的計算，2.8mm鏡頭的參考目標距離要在1.3米以上，4mm鏡頭參考目標距離2.6米以上，6mm鏡頭參考目標距離5.8米以上，8mm鏡頭參考目標距離10.4米以上。

其中要特別注意焦距比較大的情況，例如6mm鏡頭，如果參考目標距離是5米，此時的景深是36.31米，這個距離已經超出了6mm鏡頭的可視距離。通過之前的分析我們6mm鏡頭的最優監控距離是10-15米，36.31米的景深已經完全能滿足我們的需要了。所以我們嘗試縮短參考目標距離，當參考目標距離是4.2米時，景深是15.23米，此時剛好是10-15米范圍的極限。所以6mm鏡頭，參考目標的最短距離我們選擇4.2米要比5.8米更好。
